Câble optique Micromodule · Conduit multitube · Extérieur

À partir de: 0,60

UGS : ND Catégories : , ,


Fiche Technique

Les images sont une représentation graphique du produit.

Description

Câble Optique Micromodule Conduit

Les tendances du marché évoluent, c’est pourquoi LightMax® propose le câble Micromodule Conduit. Plus fin et plus léger, il s’agit d’un câble à fibres optiques flexible pour les applications en conduits.



Caractéristiques

Le câble à micromodules est doté de deux guides latéraux intégrés à la gaine sur toute sa longueur, ce qui renforce la résistance à la traction et la stabilité mécanique en empêchant la déformation.

Disponible de 6 à 144 fibres.

Bénéfices

• Idéal pour les conduits dans les environnements extérieurs.
• Facilité de dénudage
• Accès facile aux fibres et aux modules à mi-parcours.



Module

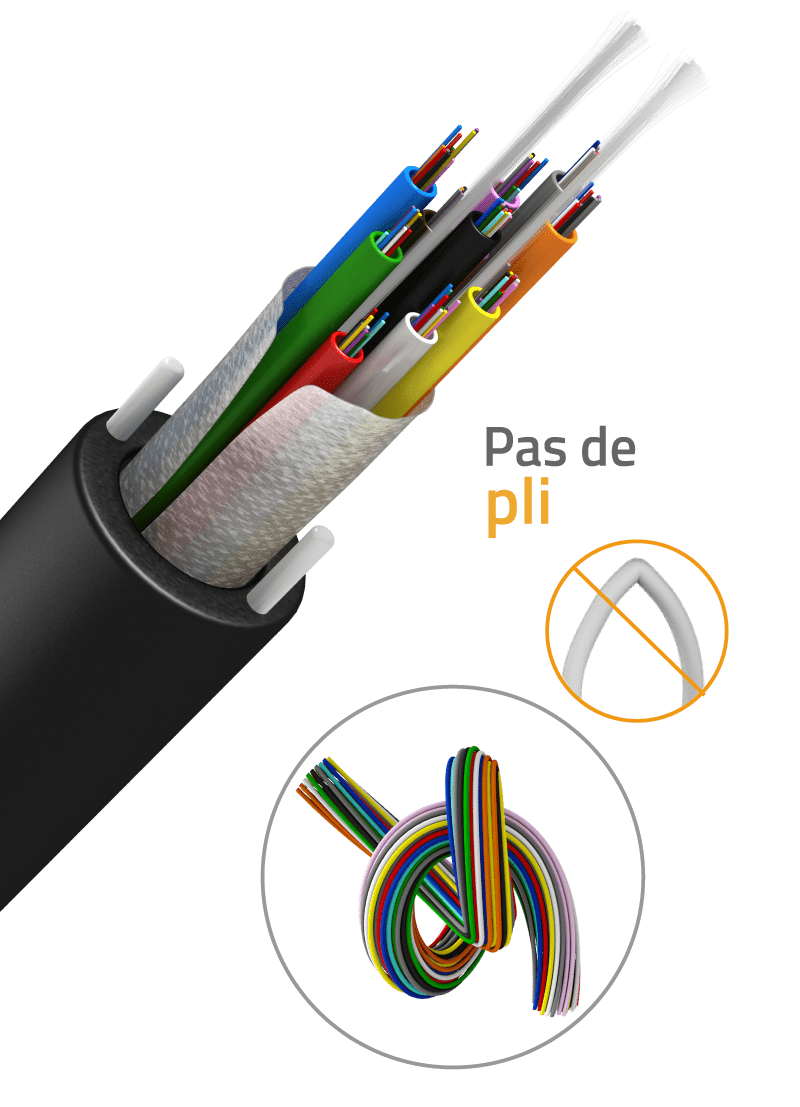

Les modules contenus dans le câble micromodule conduit sont 55% plus fins que les tubes structure libres conventionnels, ce qui permet de réduire l’espace pour le logement des fibres. La flexibilité des modules permet d’éviter complètement le risque de flexion à 45° (pas de pli).



• Modules protégés par un composé hydrofuge
• Flexibles et malléables
• Accès facile aux fibres
• Facilité de dénudage



Informations complémentaires

Fibres Buffer (μm) Atténuation (dB/Km)
SM
1310nm 1383nm 1550nm 1625nm
G652.D 250 ≤0.40 ≤0.30
G657.A2 ≤0.40 ≤0.30



Type de Câble Total de fibres Fibres para tube Diamètre extérieur [mm] [mm] Poids [Kg/Km] [Kg/Km] Traction [N]
SM G652.D G657.A2 6 6 5.6±0.5 22 800
12 12 5.6±0.5 23 800
24 12 7.0±0.5 31 1000
36 12 7.5±0.5 38 1000
48 12 7.5±0.5 39 1000
72 12 9.1±0.5 58 1600
96 12 9.6±0.5 64 2000
144 12 10.8±0.5 80 2000

Température d’opération [ᴼC]
-40 ~ +70 °C

Note: Valeur seulement de référence



Normes
• IEC 60794-1-2
• ITU-T G.652.D
• ITU-T G.657.A2
