Câble Optique · Extérieur · SM G.657.A2 · Micromodule Aérien Conduit · HDPE · Classe Fca

À partir de: 0,75

UGS : ND Catégories : , ,


Fiche Technique

Les images sont une représentation graphique du produit.

Description

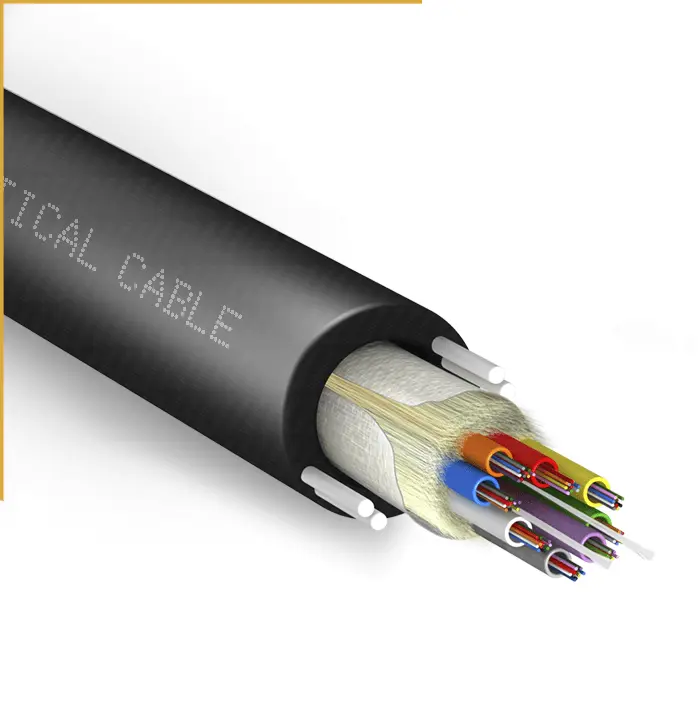

Câble Micromodule Aérien pour Conduits

LightMax® commercialise le câble micromodule aérien pour conduits extérieurs, qui combine deux systèmes de montage : aérien et en conduit pour des portées allant jusqu’à 60 m. Le concept du câble permet des gains de temps et d’argent en s’adaptant au type de montage.



Caractéristiques

Le câble micromodule est doté de quatre guides latéraux, deux de chaque côté, encastrés dans la gaine sur toute sa longueur, ce qui renforce la résistance à la traction et la stabilité mécanique en empêchant la déformation.

Disponible de 6 à 96 fibres.

Câble Micromodule Aérien pour Conduits
Bénéfices

• Idéal pour les conduits dans les environnements extérieurs.
• Montage aérien jusqu’à 60 m de portée
• Pour les réseaux dorsaux de communication
• FttX
• Réseaux de communication ou réseaux locaux



Module

Les modules droits et flexibles contenus dans ce câble à micromodules pour conduits aériens se distinguent des tubes structure libre conventionnels ; ils sont plus minces jusqu’à 55% et offrent un espace réduit pour le logement des fibres. La flexibilité des modules évite totalement le risque de flexion à 45° (pas de pli). La flexibilité des modules évite totalement le risque de flexion à 45° (pas de pli).



• Modules protégés par un composé hydrofuge
• Flexibles et malléables
• Accès facile aux fibres
• Facilité de dénudage



Informations complémentaires

Fibres Buffer (µm) Atténuation (dB/Km)
SM
1310nm 1383nm 1550nm 1625nm
G652.D 250 ≤0.40 ≤0.30
G657.A2 250 ≤0.40 ≤0.30



Type de Câble Total de fibres Fibres para tube Diamètre extérieur [mm] [mm] Poids [Kg/Km] [Kg/Km] Traction [N]
SM G652.D

G657.A2

6 6 6.2±0.5 28±5% 800
12 12 6.8±0.5 33±5% 800
24 12 8.0±0.5 43±5% 1200
36 12 8.2±0.5 48±5% 1200
48 12 8.7±0.5 53±5% 2000
72 12 9.8±0.5 69±5% 2200
96 12 10.9±0.5% 84±5% 2500

Température d’opération [ᴼC]
-40~+70 °C
Note: Valeur seulement de référence



Normes
• IEC 60794-1-2
• ITU-T G.652.D
• ITU-T G.657.A2
